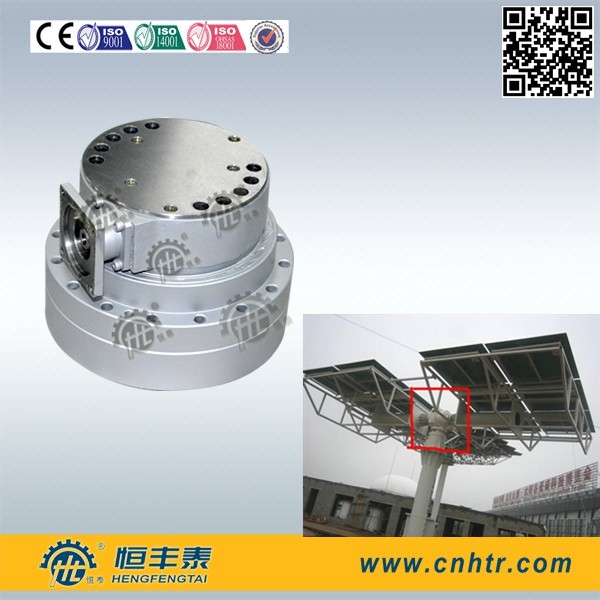

2 つの軸線の産業惑星の変速機タワーの濃縮物の太陽植物の追跡
商品の詳細
| バックラッシュ | 0.015 度 | ミラーの容積 | 100 平方メートル |
|---|---|---|---|
| ねじりのトルク | 60000Nm | モデル | HDR600 |
| 生命を使用して下さい | 25 年 | トルク | 3000Nm |
| ハイライト | 低いバックラッシュの惑星の変速機,螺旋形の惑星の変速機 |
||
製品の説明
2 つの軸線の産業惑星の変速機タワーの濃縮物の太陽植物の追跡
速い細部
伝動装置の整理: ドライブ伝動装置は二倍になります
比率: 49295 まで
40000Nm までのわずかな出力トルク
100000Nm までの最大出力のトルク
スタティック ロード 120 KN
動的負荷 75KN
原産地: 浙江、中国（本土）
銘柄: HENGTAI
色: 顧客に従って
パッキング: 輸出のための強い木の言い分
|
タイプ |
トルク Nm |
|
|
横のトルク |
高度のトルク |
|
|
HJR01 |
1030 |
1360 |
|
HJR02 |
5590 |
6650 |
|
HJR03 |
10700 |
13250 |
|
HJR04 |
21350 |
25500 |
|
HJR05 |
38950 |
44500 |
|
HJR06 |
47800 |
55700 |
|
HJR07 |
59600 |
68500 |
|
HJR08 |
67600 |
75800 |

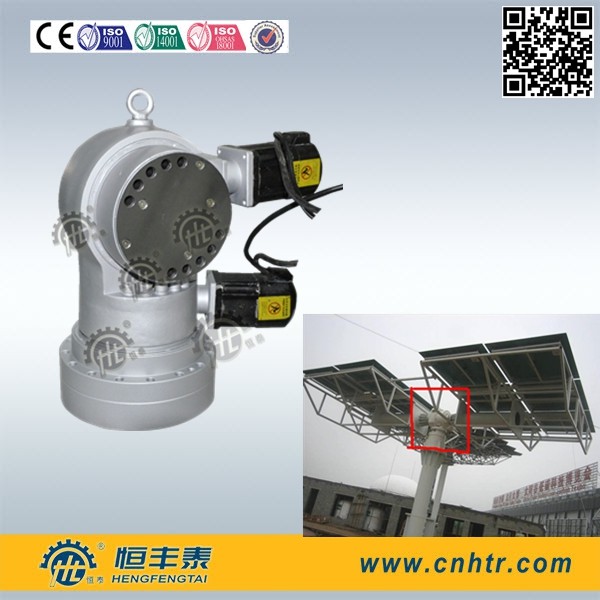

HDR の高精度の二重シャフト ドライブ装置性能の特徴
Multitooth の一致の出力、大きい出力トルクの半径の価値、自動閉鎖容量の強力な収容量。
概要の剛性率の網伝達を通した壊れ目 1-2 組だけ歯の網の限定。 multitooth の網およびドライブ出力を一緒に実現しました。 従ってそれに最高収容量および反影響の積み過ぎ容量がありました。
大きい直径軸受け構造の増加を用いる内部外部サポートの積載量。 トルクの剛さを高めれば最高トルクを許可して下さい。 同じ輪郭次元では伝達容量は 2-4 倍大きいより二重鉛、秒形作られたみみずドライブです。
高精度伝達、大きい出力剛さは、低く許容、0.015° の下の出力バックラッシュの間違いを再トレースします
|
性能
モデル |
比率 |
範囲を回して下さい （o） |
横の正当な最高の動的トルク （N.m） |
横の正当な最高の静的なトルク （N.m） |
高度の正当な最高の動的トルク （N.m） |
高度の正当な最高の静的なトルク （N.m） |
最高のねじり剛さ （N.m/ラド） |
バックラッシュ （o） |
|
HJR01 |
35000 | 50000 |
360 |
5578 |
9296 |
5132 |
8553 |
15.7×10e6 |
0.015 |
|
HJR02 |
35000 | 50000 |
360 |
5976 |
9960 |
5756 |
9593 |
18.4×10e6 |
0.015 |
|
HJR03 |
35000 | 50000 |
360 |
10160 |
16933 |
9865 |
16442 |
36.0×10e6 |
0.015 |
|
HJR04 |
35000 | 50000 |
360 |
15216 |
25360 |
14512 |
23587 |
38.0×10e6 |
0.015 |
|
HJR05 |
35000 | 50000 |
360 |
27430 |
45717 |
26381 |
43968 |
10.5×10e7 |
0.015 |
|
HJR06 |
35000 | 50000 |
360 |
36887 |
61479 |
35785 |
59642 |
14.4×10e7 |
0.015 |
|
HJR07 |
35000 | 50000 |
360 |
48285 |
80474 |
47665 |
79442 |
19.0×10e7 |
0.015 |
|
HJR08 |
35000 | 50000 |
360 |
62595 |
104325 |
61758 |
102930 |
33.3×10e7 |
0.015 |
比較優位:
密集した構造が付いている同じハウジングの a.Vertical そして高度伝達は自動閉鎖容量の高い反転覆の時を、もたらします。
b.
b.Special のバックラッシュは必要性が主要なコンポーネントを分解しないが、簡単なレンチおよびスクリュードライバーと調節することは良いです設計を調節します。
c.
c.Use の高容量は漏出に油を差しません。
